태양열

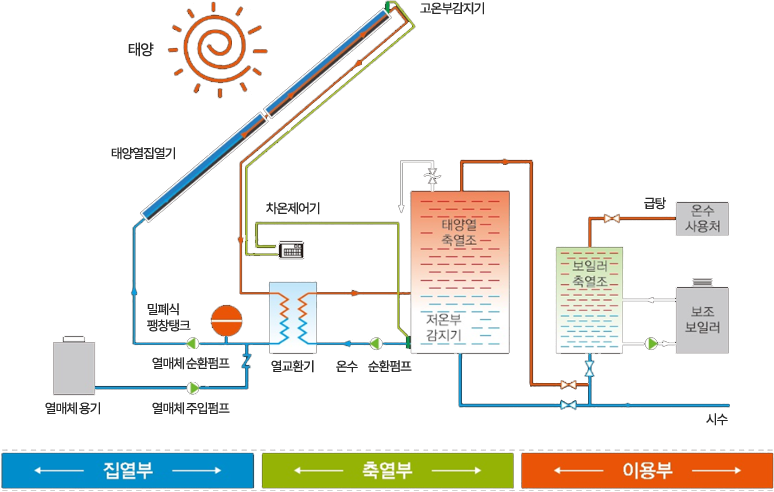

시스템 구성
집열부	태양광선을 열로 변환시켜주는 장치
축열부	변환된 열을 온수의 형태로 보온, 저장해주는 장치
이용부	태양열 축열조에 저장된 태양열을 효과적으로 공급하고 부족할 경우 보조열원과 연계하여 공급하는 장치
제어부	태양열을 효과적으로 집열 및 축열, 공급하고 보조열원과의 연계를 효율적으로 해주는 장치

집열기의 종류
저온용(온수급탕, 냉난방용 · · 100℃ 이하)	평판형 집열기, 진공관형 집열기
중온용(산업공정열용 · · 100~ 300℃ 이하)	진공관형 집열기, PTC형 집열기, CPC형 집열기 고온용 (열발전 · · 300℃ 이상) : DISH형 집열기, POWER TOWER
고온용(열발전 · · 300℃ 이상)	DISH형 집열기, POWER TOWER
※ 태양열 에너지는 에너지밀도가 낮고 계절별, 시간별 변화가 심한 에너지이므로 집열과 축열기술이 가장 기본이 되는 중요한 기술입니다.

구분	Single glaze	Double glaze

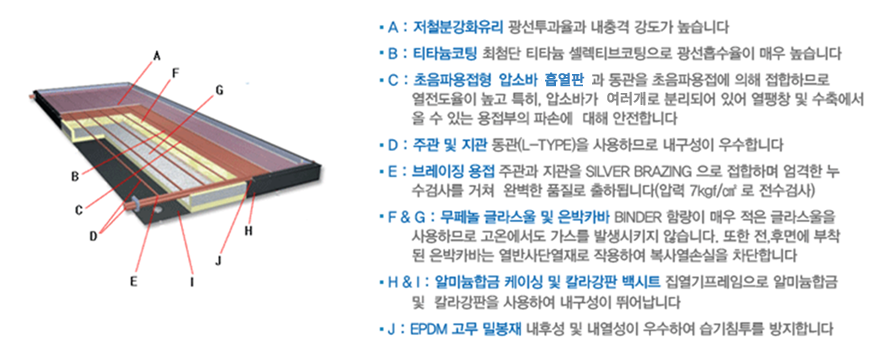

집열기 형식 Collector type	평판형 (Flat plate)
전체 크기 / 면적 Gross dimension / Area (WxHxTmm/㎡)	1000x2000x90 / 2.0	1000x2000x120 / 2.0
투과 면적 Aperture / Area (㎡)	1.82
빈무게 Empty weight (kg)	38 (±5%)	57 (±5%)
투과체 재질 / 수량 Glazing material / Q'ty	Low-iron tempered glass / Single	Anti Refective Low-Emission coating tempered glass(불활성 가스주입) / Double
투과체 크기 Glazing dimension (WxHxTmm)	973x1973x3.2	973x1973x3.2
흡수판 재질 / 코팅 Absorber material/thickness/coating (mm)	Aluminium plate / titanium coating
단열재 Insulation	Glass wool
